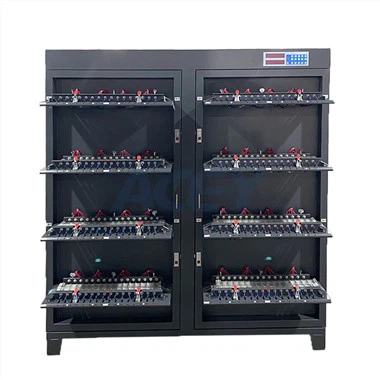

각형 배터리 충전 방전 테스터

장비 채널 수

전체 기계에는 64ch가 있습니다.

외부 치수

길이 968* 너비 901* 높이 1840(맞춤형 버전, 크기는 실제 모델에 따라 다름)

케이스 색상

표준 회색/검정색(맞춤형)

클램프 유형

관습

클램프 스프링

78.5 밀리미터

지원 배터리 사양

배터리 범위는 길이 65-220mm, 두께 20-74mm, 높이 90-230mm, 극귀 45-160mm입니다. 실린더 80-20 (참고: 이 장비는 맞춤 설계되었으며 한 가지 유형의 부압 성형 장비만 지원됩니다.)

채널 제어 모드

각 채널은 독립적으로 시작, 중지, 일시 중단, 계속 및 보호될 수 있습니다.

각 채널에는 독립적인 정전압 및 전류가 있습니다. 하드웨어 제어 회로

각 채널의 충전 전류 및 방전 전류의 정확도는 소프트웨어를 통해 자동으로 교정될 수 있습니다.

작동 전원 공급 장치

삼상5선 AC380V土10%, 50Hz

역률

0.99 이상

AC 전류 왜곡률

2% 이하

전체 기계의 충전 효율

75% 이상

사료전환효율

70% 이상

소비전력 작업

23KW 이하

장비 고장률

<1%

업무 환경

차 온도 -10~40도. 상대 습도 80%

방열 모드

자연풍 유입, 상향 배기

전압 측정 범위

DC 0~5V

배터리 전압 범위

DC 0~4.5V 충전; 방전 DC 4.5~2V

정전압 범위

직류 2~4.5V

전압 정확도

±(0.05% 판독값 + 0.05% 전체), 분해능 비율 1mV

전압 안정성

(±1mV) 이하

현재 범위

충전 DC 60mA-60A; 방전 DC 60mA-60A

현재 정확도

±(0.05% 판독값 + 0.05% 전체), 분해능 비율 1mV

현재 안정성

(±1mA) 이하

부압 범위

(-100KPa-0)조정 가능

제어 모드

컴퓨터 제어는 스캐닝 기능으로 전체 캐비닛을 제어할 수 있습니다.

통신 모드

485s 포트 통신(포트 속도 57600)/TCP

프로세스 설정

최대 32단계, 256주기 설정 가능

충전 모드

정전류; 일정한 압력; 정전류 및 압력

충전 중단 조건

전압, 전류, 시간, 용량, - △ v

방전 모드

영구 흐름, 일정한 전력, 일정한 저항

방전 차단 조건

전압, 시간, 용량

보호 기능

과전압, 저전압, 과전류, 저전류, 과잉 용량 보호, 전원 차단 보호, 데이터 중단점 복구

기간

0~3000분/단계(분)

시간 정확도

±0.1% 이하

샘플링 검사주기

1초-60는 선택사항

배터리 정렬

용량, 시간, 개방전압, 방전 플랫폼 등에 따라 구분합니다.

데이터 처리

전압, 전류, 시간, 용량 등을 기록하고 정전류 충전 비율, 용량 손실, 방전 효율, 평균 전압, 중앙 전압을 자동으로 계산하고 데이터 곡선 및 사이클 다이어그램을 제공할 수 있습니다. 텍스트, 엑셀, 워드 또는 mdb 형식의 데이터 파일을 출력할 수 있습니다.

소프트웨어의 기본 기능

1. 소프트웨어는 수동 일시정지 지속, 소프트웨어 종료 지속, 정전, 장비 통신 끊김, 이상 정지 지속 등 다양한 연결을 지원합니다.

2. 바코드 스캐닝, 1차원 코드 스캐닝, QR 코드, 채널 점프 스캐닝, 로딩 스캐닝 및 기타 스캐닝 방법을 지원합니다.

3. 로컬 테스트 상세 데이터 저장, 언제든지 각 채널의 현재 테스트 데이터 및 과거 데이터를 볼 수 있고, 양방향으로 해당하는 데이터 및 곡선을 가지며, 단일 또는 일괄 형식으로 Excel 보고서를 지원하고 테스트 종료 자동 데이터를 설정할 수 있습니다. 필요에 따라 수출하십시오.

4. 용량 정렬을 지원하고 배터리 정렬 등급을 지정합니다.

5. 테스트 후 자격을 갖춘 판단을 지원하고 지정된 사이클 용량, 전압, 시간 및 기타 정보에 따라 합격/ng 결과를 판단합니다.

6. 다양한 단계 보호 및 글로벌 전압, 전류, 온도 이상 보호 및 이상 경보를 지원하고 배터리 팩 과충전, 과방 전 보호 테스트를 지원합니다.

7. 지원 채널 병렬(장비에 따라)

8. 지원 단위 변환;

9. 데이터베이스 서버 백그라운드 스토리지 또는 MES 도킹을 지원합니다.

10. 소프트웨어 오프라인 보호;
