배터리 사이클러 테스터

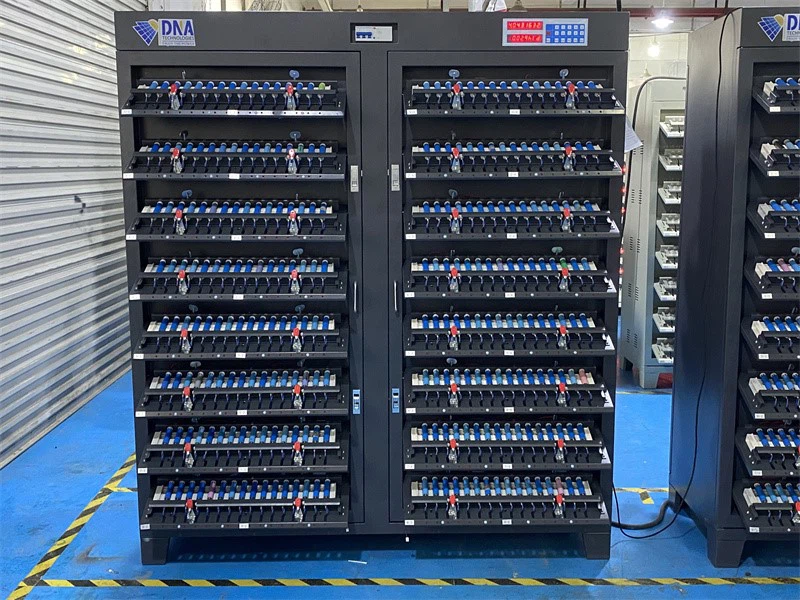

256/512 채널 5V 5A 6A 원통형 리튬 이온 배터리 사이클러 테스터





에너지 절약 피드백 배터리 용량 등급 기계는 주로 셀 용량, 배율 및 주기 시간과 같은 매개변수가 사용 요구 사항을 충족하는지 여부를 감지하는 데 사용됩니다.



시스템 작동 원리:

배터리가 충전 중일 때 양방향 전원 공급 장치는 AC 전원을 12V DC 전원으로 변환하고 배터리의 충전 제어 및 감지는 정전류 보드를 통해 실현됩니다. 배터리가 방전 중일 때 프로세스는 충전과 반대이며 먼저 정전류 보드를 통해 배터리 전압이 12V로 상승합니다. 배터리가 방전되면 과정은 충전과 반대이며 먼저 정전류 보드를 통해 배터리 전압을 12V로 올린 다음 양방향 전원 공급 장치를 통해 DC 전원을 AC 전원으로 변환하여 직접 공급합니다. 공장의 AC 배전망을 통해 배터리 방전 전력의 에너지 반환을 실현합니다.



상당한 절전 효과:



충전 중 전력 소비는 기존 장비보다 40% 이상 적고 종합적인 절전률은 60% 이상이며 절전률은 60% 이상으로 배터리 제조업체의 비용을 크게 절감합니다.





1. 단일 지점 독립성, 각 배터리에는 독립적인 정전류 및 정전압 소스가 있으며 안정적이고 영향이 없습니다.
2. 장비의 정확도는 0.1퍼센트이며 안정성이 높습니다.
3. 소프트웨어에는 강력한 기능과 친숙한 인간-기계 인터페이스가 있습니다.
4. 4선 테스트 인터페이스는 높은 측정 정확도를 보장합니다.
5. 유지하게 쉬운 모듈 디자인 개념.
6. 18650, 21700, 26650, 32650, 32700 배터리 셀에 적합합니다.

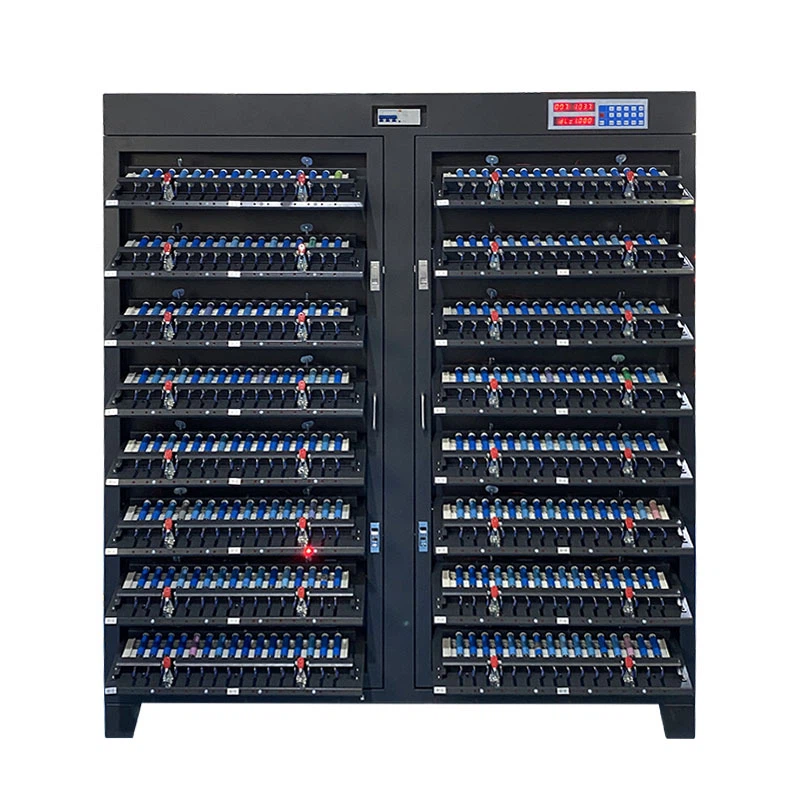

모델 번호.:	ACEY-BCT506-512R
장치 채널 수	512채널
사이즈(폭*깊이*높이) cm	143*50*184/166*55*184
프레임 색상	크리미 화이트

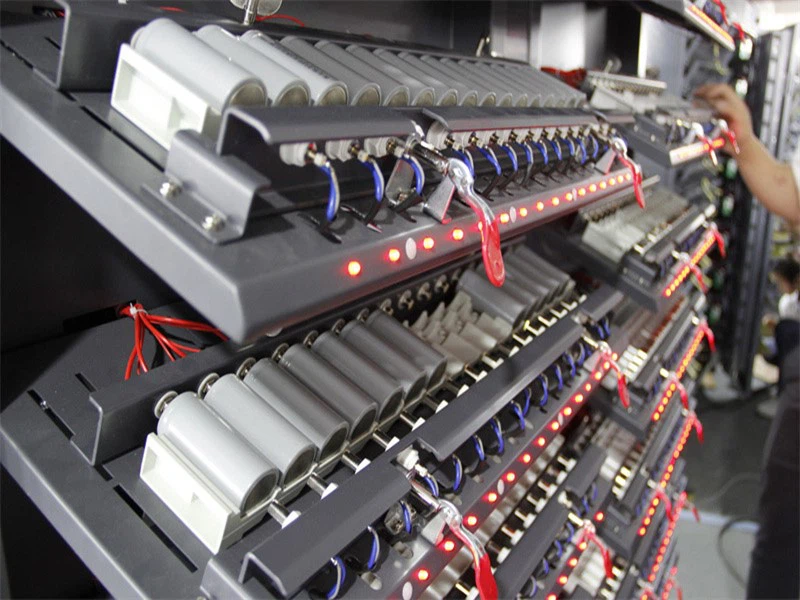

클램프 형태	원통형 4선식 고정구
정착물 중심 거리	35 밀리미터
지원 배터리 높이	10-100mm 범위에서 조정 가능
작동력	삼상 5선식 AC380V±10퍼센트, 50HZ
작동 전력 손실	4.5KW 이하
업무 환경	온도 0-40도, 상대 습도 80% 이하
방열 방식	바람을 자연스럽게 받아 위쪽으로 배출
전압 측정 범위	0-5V, 1MV 해상도
배터리 전압 범위	펀치 0-4.5V: 방전 4.5-2V
정전압 범위	2.5V-4.5V
전압 정확도	±(1‰ 판독 + 1‰ 전체)
현재 범위	50MA-5A:(R)1mA
현재 정확도	±(1‰ 판독 + 1‰ 전체)
제어 모드	전산접속설비공사, FCL제어
통신 모드	RS485 전송 속도 57,600
프로세스 세트	최대 32개의 작업 단계와 256개의 사이클이 설정됩니다.
충전 모드	정전류, 정압
충전 차단 조건	전압, 전류, 시간, 용량
해고하다	정전류
방전 차단 조건	전압, 시간, 용량
방어 기능	과전압, 부족전압, 과전류, 부족전류, 과용량 등
시간 범위	0에서 30000분 사이로 설정하세요.
시간 정확도	±1‰ 이하
샘플링 검사 기간	8S 이하
데이터 기록의 최소 빈도	8S 이하
배터리 분류	용량별, 시간별, 하역장별 등
데이터 처리	데이터, 그래프 및 루프 다이어그램
