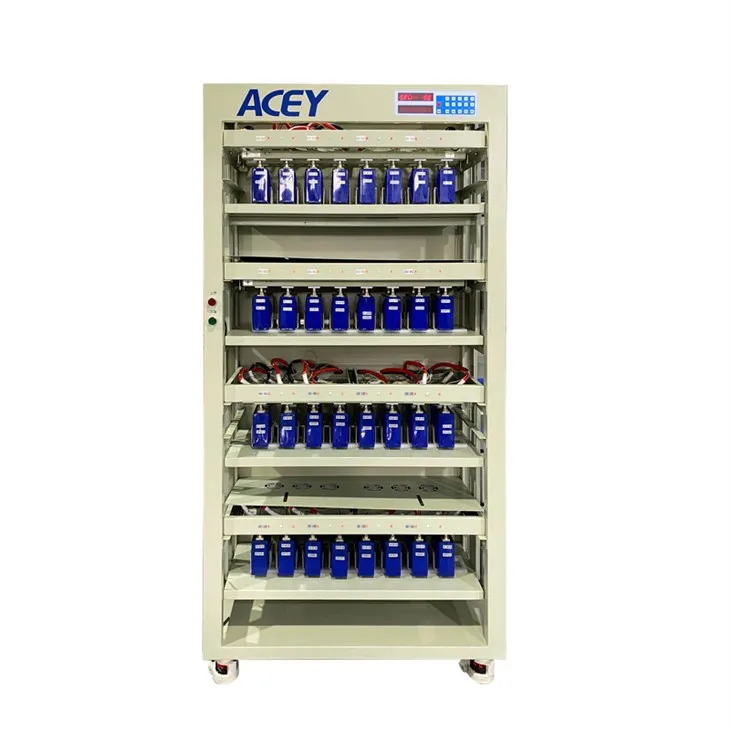

각형 배터리 용량 테스터

장비 채널 수

32개 채널

외부 치수

길이 1008* 폭 750* 높이 1700 (실제 모델에 따라 사이즈가 달라질 수 있습니다)

섀시 색상

표준 회색-흰색/회색-검정(사용자 정의 가능)

클램프 유형

전원 배터리 플랫 헤드 클램프

클램프 거리

81 밀리미터

지원 배터리 사양

배터리 호환 크기: 길이 90-220mm; 두께 15-70mm; 높이 80-230mm; 배터리 탭 중심 거리 60-150mm.

채널 제어 모드

각 배터리에는 독립적인 정전류 및 정전압 소스가 있어 안정적이고 충격이 없으며 시작, 중지, 일시 중지, 지속 및 보호를 실현할 수 있습니다.

각 채널에는 독립적인 정전압 및 정전류 하드웨어 제어 회로가 있습니다.

각 채널의 충전 전류 및 방전 전류의 정확도는 소프트웨어를 통해 자동으로 교정될 수 있습니다.

작동 전원 공급 장치

삼상5선식 AC380V±10%, 50Hz

역률

0.99 이상

AC 전류 왜곡률

2% 이하

전력부 효율성 지수

충전량 80% 이상, 방전량 70% 이상

작동 전력 소비

38KW 이하

장비 고장률

<1%

근무 환경

온도 -10~40, 상대습도 80%

냉각방식

자연 흡기, 상향 배기

화재 경보기

선택 과목

전원부 보호 기능

1. 그리드 전압 한계 초과 보호

2. 전력망 주파수 한계 초과 보호

채널 매개변수

전압 측정 범위

DC 0~5V

배터리 전압 범위

DC 0~4.5V 충전; 방전 DC 4.5~1.5V

정전압 범위

직류 2~4.5V

전압 정확도

±{{0}}.5‰RD+0.5‰FS, 분해능 0.1mV

전압 안정성

(±1mV) 이하

현재 범위

충전 DC 200mA-200A; 방전 DC 200mA-200A

현재 정확도

±0.5‰RD+0.5‰FS, 분해능 1mA

현재 안정성

(±1mA) 이하

전류 상승 시간(90% 부하)

50ms 이하

채널 시작 시간(90% 로드)

50ms 이하

소프트웨어 기능

제어 모드

컴퓨터 제어 장비 작업, 전체 캐비닛 제어, 단일 지점 시작 및 독립 단계 전환 지원, 스캐닝 시스템 포함

통신 모드

RS485/TCP

프로세스 설정

32단계, 256주기 설정 가능

충전 모드

정전류; 정전압; 정전류 및 전압

충전 중단 조건

전압, 전류, 시간, 용량, - △ v

방전 모드

정전류, 정전력, 정저항

방전 차단 조건

전압, 시간, 용량

단일 지점 보호 기능

충전 과전압 보호, 충전 저전압 보호

과전압 보호 방전, 저전압 보호 방전

충전 및 방전 전압 추세 보호

전압 변동 보호

전류 변동 보호

배터리 역접속 보호, 하드웨어 보호 모드

전원 튜브 단락 보호

채널 용량 경보 보호(초과근무 보호)

전압 샘플링 강하 보호

전압 이상값 보호

용량 이상값 보호

프로세스 시작 전 개방 전압 감지, 개방 전압이 한계를 초과하는 채널을 중지합니다.

전원 차단 보호, 데이터 중단점 복구

시간 범위

0-3000분/단계, 시간 단위는 min입니다.

시간 정확도

±1‰ 이하

샘플링 검사주기

1S-60S 선택사항

세포 분류

정렬 기준(용량, 시간, 개방 회로 전압, 방전 플랫폼 등)

데이터 정렬

전압, 전류, 시간, 용량 등을 기록하고 정전류 충전 비율, 용량 손실, 방전 효율, 평균 전압, 중앙 전압을 자동으로 계산하고 데이터 곡선 및 사이클 다이어그램을 제공할 수 있습니다. 텍스트, 엑셀, 워드 또는 mdb 형식의 데이터 파일을 출력할 수 있습니다.

소프트웨어의 기본 기능

1. 소프트웨어는 수동 일시정지 지속, 소프트웨어 종료 지속, 정전, 장비 통신 끊김, 이상 정지 지속 등 다양한 연결을 지원합니다.

2. 바코드 스캐닝, 1차원 코드 스캐닝, QR 코드, 채널 점프 스캐닝, 로딩 스캐닝 및 기타 스캐닝 방법을 지원합니다.

3. 로컬 테스트 상세 데이터 저장, 언제든지 각 채널의 현재 테스트 데이터 및 과거 데이터를 볼 수 있고, 양방향으로 해당하는 데이터 및 곡선을 가지며, 단일 또는 일괄 형식으로 Excel 보고서를 지원하고 테스트 종료 자동 데이터를 설정할 수 있습니다. 필요에 따라 수출하십시오.

4. 용량 정렬을 지원하고 배터리 정렬 등급을 지정합니다.

5. 테스트 후 적격 판단을 지원하고 지정된 사이클 용량, 전압, 시간 및 기타 정보에 따라 합격/불합격 결과를 판단합니다.

6. 다양한 단계 보호 및 글로벌 전압, 전류, 온도 이상 보호 및 이상 경보를 지원하고 배터리 팩 과충전, 과방 전 보호 테스트를 지원합니다.

7. 지원 채널 병렬(장비에 따라)

8. 지원 단위 변환;

9. 데이터베이스 서버 백그라운드 스토리지 또는 MES 도킹을 지원합니다.

10. 소프트웨어 오프라인 보호;
