전극 다이 커터

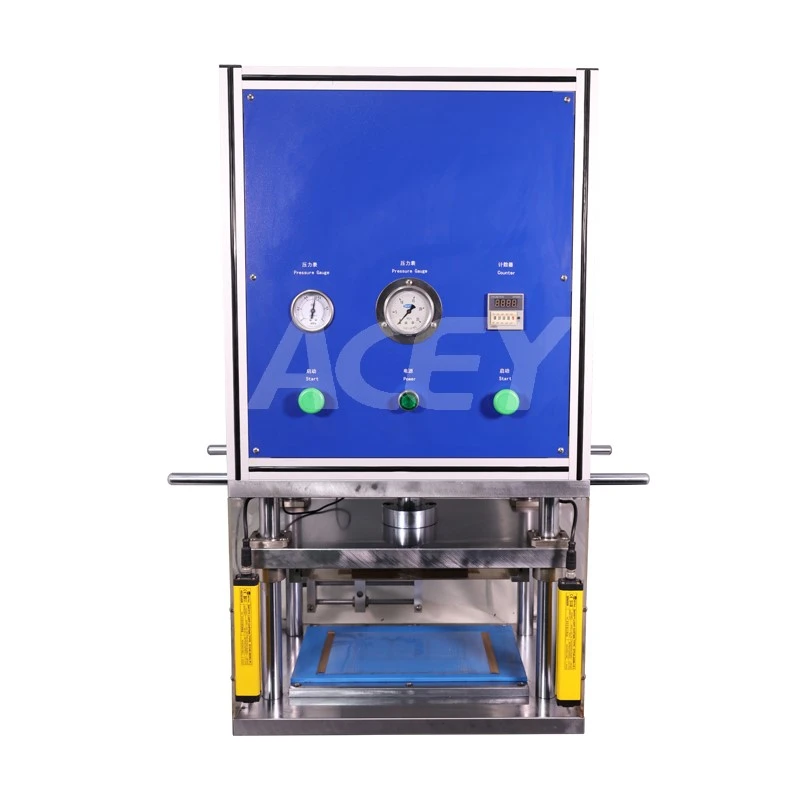

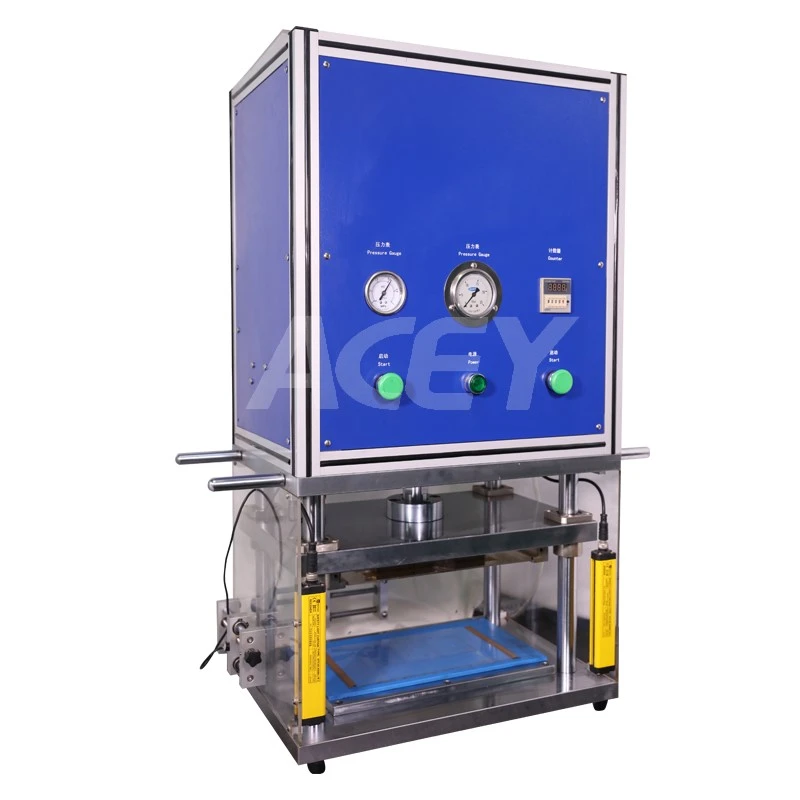

실험실 연구용 파우치 셀 배터리 전극 다이 커터



실험실 연구용 파우치 셀 배터리 전극 다이 커터는 리튬 배터리 라미네이트의 양극판과 음극판을 다이 커팅하는 데 사용되는 장비입니다. 이 장비는 가압 실린더를 사용하여 단일 조각 또는 코일형 극 조각을 펀칭하고 고객 요구 사항에 따라 다양한 모양의 나이프 다이를 제공하여 다양한 크기의 배터리 극 조각의 성형 및 다이 커팅을 실현할 수 있습니다.





• 적외선 포지셔닝 장치를 사용하여 정확하고 편리한 폴 피스 포지셔닝 다이커팅.
• 칼 금형을 변경하는 것이 편리하고 빠릅니다.
• 긴 공구 수명, 일반적인 사용 횟수 30000회 이상.
• 버(Burr), 가루 떨어짐, 압입 등의 품질 불량이 없습니다.
• 수동과 전자동 사이의 고효율 800-2000개/시간 (다이컷 폴피스 크기에 따라 1회 1-8개 펀칭 가능, 2개 기준)

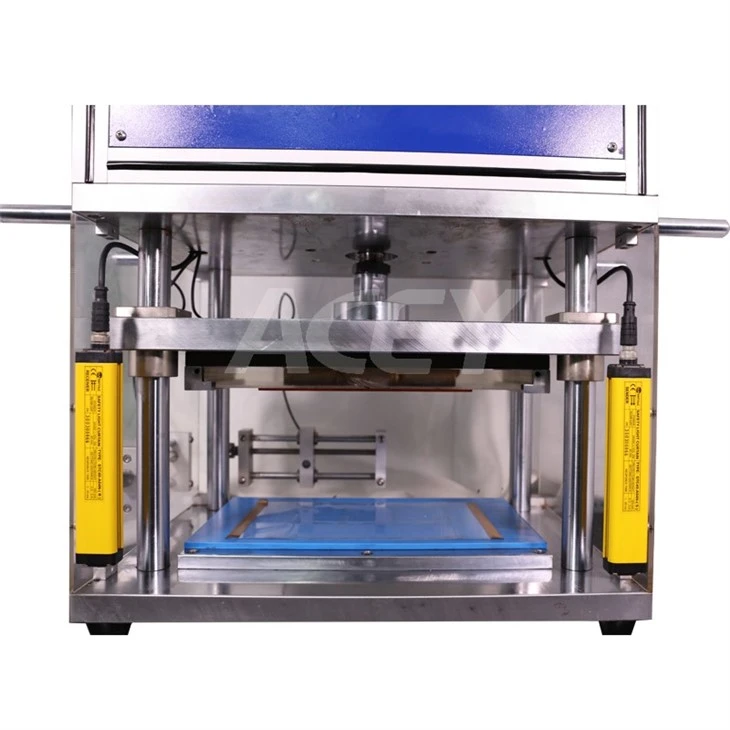

• 4개의 가이드 기둥 구조를 사용하여 부드럽고 높은 정밀도로 위아래로 미끄러집니다.
• 장비 입구에는 안전 보호 라이트 커튼이 있어 작업이 매우 안전합니다.
• 절묘한 외관, 판금은 단순하고 아름다운 3차원 기하학적 디자인을 채택합니다.
• 작동이 쉽고 안전하며 신뢰할 수 있으며 크기가 작습니다.
• 적외선 포지셔닝 장치를 사용하여 정확하고 편리한 폴 피스 포지셔닝 다이 커팅
• 수직 버 15μm 이하, 수평 버 20μm 이하
• 긴 공구 수명, 일반적인 사용 30000회 이상
• 공압-액체 가압 실린더 구동, 펀칭력 및 펀칭 속도가 조정 가능합니다.
• 안전 보호 라이트 커튼 포함

펀칭 크기:	280x180mm (고객 요구 사항에 따라 맞춤 설정 가능)
펀칭 정확도:	±0.1mm
부스터 실린더:	3T
다이 커팅 스트로크:	150mm
용량:	800-2000EA/H(시트 다이 커팅 효율이 약간 낮음)
전원 공급 장치:	220V/50Hz
힘:	100W
압축공기:	0.5Mpa-0.8Mpa
치수:	L590xW415xH900mm
장비 무게:	190KG
